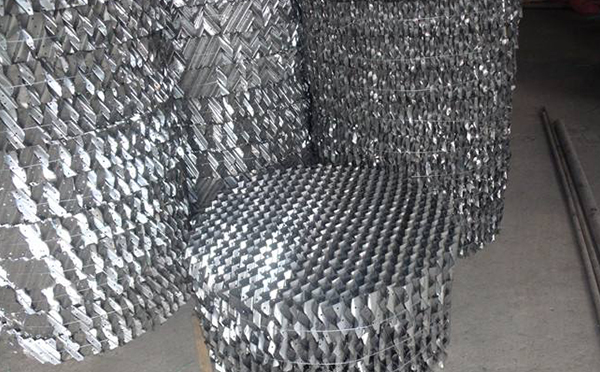

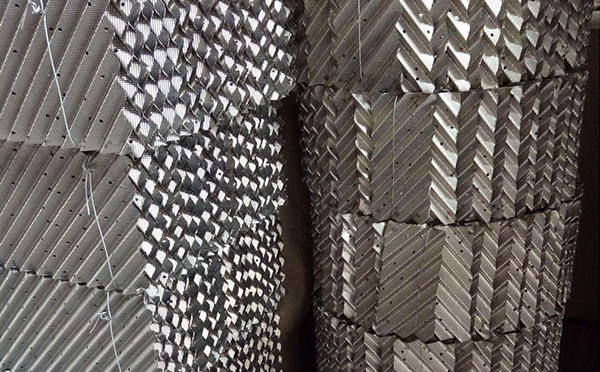

金属孔板波纹填料

金属孔板波纹填料简介：

金属孔板波纹填料是在金属薄板表面孔、轧制小波、大波纹最后组装而成的规整填料，具有阻力小、气液分布均匀、效率高、通量大、放大效应不明显等特点，应用于负压、常压和加压操作。

金属孔板波纹填料适用场合：在精馏、吸收、萃取等单元操作中广泛应用，精细化工、化肥、炼油、石油化工、天然气等工业的通用性高效规整填料。

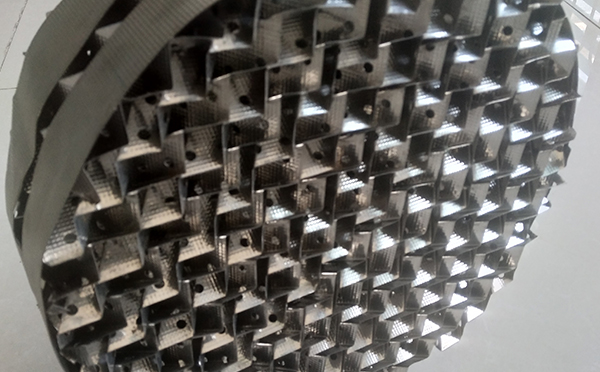

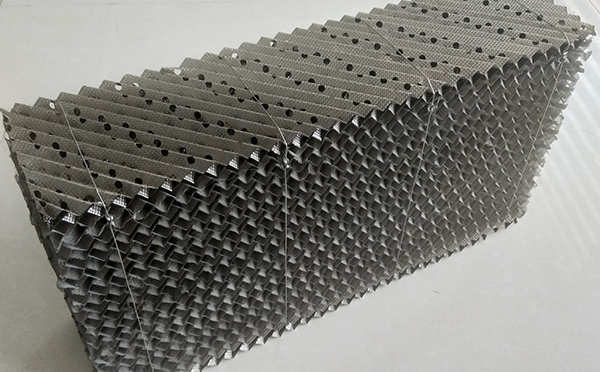

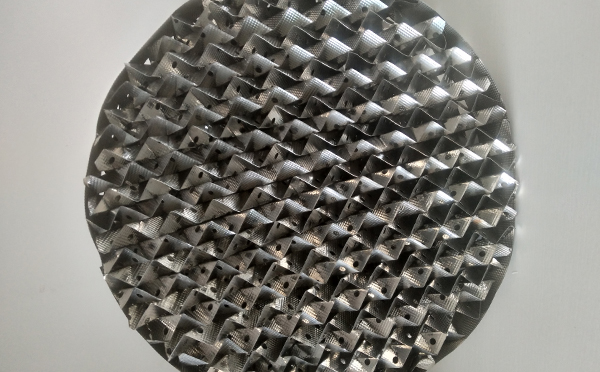

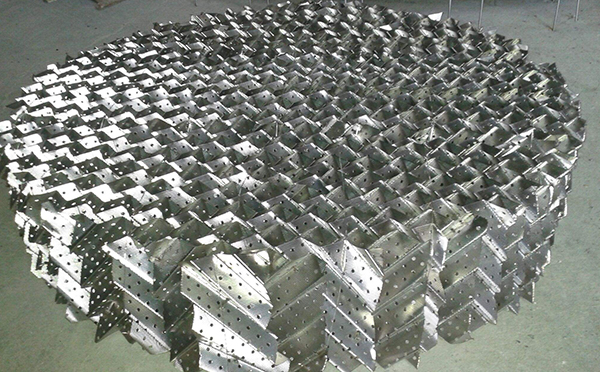

金属孔板波纹填料是由若干波纹平行且垂直排列的金属波纹片组成，波纹片上开有小孔（或根据需要不开孔），波纹顶角约900，波纹形成的通道与垂直方向成450或300角度。相邻两波纹片流道成900，上下两盘波纹填料旋转900叠放，在直径较小用法兰连接的塔内，波纹填料做成一个个整的圆盘，直径略小于塔的内径。在直径较大的塔内，每盘波纹填料分成数块，通过人孔放入塔内，在塔内拉拼成一个个完整的圆盘，上下两盘填料的波纹片旋转900安装，使流体在塔内充分混合。
